उत्पाद विवरण:
|
| आकार: | 15mm*22 (एंटीना+10)mm*3.2mm | TX पावर: | १४डीबीएम |
|---|---|---|---|
| आरएक्स संवेदनशीलता: | -130डीबीएम | TX वर्तमान: | 24mA |
| RX वर्तमान: | 9.6mA | स्टैंडबाय करंट: | 1uA |
| एंटीना प्रकार: | हेलिक्स एंटीना | चिपसेट: | आत्मा-2 ST . द्वारा |
| आई / ओ: | 21 | आवृत्ति: | 434/470/868/915 मेगाहर्ट्ज |
| आवेदन: | स्मार्ट होम/सेंसर/स्मार्ट मीटर | ||
| प्रमुखता देना: | S2SPI-UA-A सब GHz मॉड्यूल,14dBm सब GHz मॉड्यूल,ST स्पिरिट 2 915MHz मॉड्यूल |
||

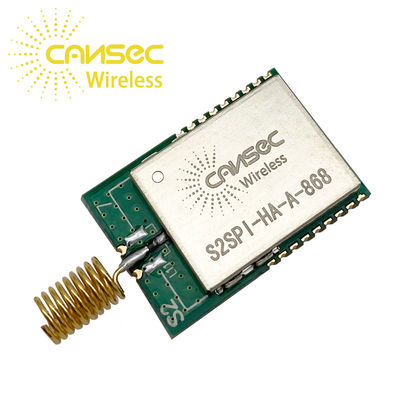

Cansec वायरलेस S2SPI-HA-A ST SPIRIT1 QTR 434M/470M/868M/915M स्मार्ट होम IoT सॉल्यूशन कम बिजली की खपत सब-जी मॉड्यूल
S2SPI-UA-A सब GHz मॉड्यूल ST स्पिरिट-2 चिपसेट के साथ
|
पैरामीटर
|
मिनट
|
प्रकार
|
मैक्स
|
इकाई
|
|
|
ऑपरेटिंग वोल्टेज
|
१.८
|
-
|
3.6
|
वी
|
|
|
परिचालन तापमान
|
-20
|
-
|
+70
|
℃
|
|
|
वर्तमान
सेवन |
स्लीप मोड
|
-
|
-
|
1
|
यूए
|
|
प्राप्त करने का तरीका
|
-
|
8
|
9
|
एमए
|
|
|
संचारण मोड
|
-
|
38
|
40
|
एमए
|
|
|
TX पावर (वाहक के लिए)
|
-
|
-
|
14
|
डी बी एम
|
|
|
RX संवेदनशीलता (लोरा मॉडुलन के लिए)
|
-
|
-
|
-130
|
डी बी एम
|
|
|
दूरी
|
हा: 110
यूए: 230 |
म
|
|||
|
पैरामीटर
|
मिनट
|
प्रकार
|
मैक्स
|
इकाई
|
|
|
ऑपरेटिंग वोल्टेज
|
१.८
|
-
|
3.6
|
वी
|
|
|
परिचालन तापमान
|
-20
|
-
|
+70
|
℃
|
|
|
वर्तमान
सेवन |
स्लीप मोड
|
-
|
-
|
1
|
यूए
|
|
प्राप्त करने का तरीका
|
-
|
8.2
|
9
|
एमए
|
|
|
संचारण मोड
|
-
|
21
|
24
|
एमए
|
|
|
TX पावर (वाहक के लिए)
|
-
|
-
|
14
|
डी बी एम
|
|
|
RX संवेदनशीलता (लोरा मॉडुलन के लिए)
|
-
|
-
|
-130
|
डी बी एम
|
|
|
दूरी
|
हा: 110
यूए: 230 |
म
|
|||
S2SPI-UA-A सब GHz मॉड्यूल ST स्पिरिट-2 चिपसेट के साथ
| पैड नंबर | नाम | पिन प्रकार | विवरण |
| 1 | एसडीओ | डिज़िटल आउट | एसपीआई दास डेटा आउटपुट |
| 2 | एसडीआई | डिजिटल इन | एसपीआई दास डेटा इनपुट |
| 3 | एससीएलके | डिजिटल इन | एसपीआई गुलाम घड़ी इनपुट clock |
| 4 | सीएसएन | डिजिटल इन | एसपीआई चिप चयन |
| 5 | GPIO0 | डिजिटल I/O | सामान्य प्रयोजन I/O जिसे विभिन्न कार्यों को करने के लिए SPI रजिस्टरों के माध्यम से कॉन्फ़िगर किया जा सकता है |
| 6 | GPIO1 | डिजिटल I/O | सामान्य प्रयोजन I/O जिसे विभिन्न कार्यों को करने के लिए SPI रजिस्टरों के माध्यम से कॉन्फ़िगर किया जा सकता है |
| 7 | GPIO2 | डिजिटल I/O | सामान्य प्रयोजन I/O जिसे विभिन्न कार्यों को करने के लिए SPI रजिस्टरों के माध्यम से कॉन्फ़िगर किया जा सकता है |
| 8 | GPIO3 | डिजिटल I/O | सामान्य प्रयोजन I/O जिसे विभिन्न कार्यों को करने के लिए SPI रजिस्टरों के माध्यम से कॉन्फ़िगर किया जा सकता है |
| 9 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 10 | एसडीएन | डिजिटल इन |
शटडाउन इनपुट पिन।एसडीएन होना चाहिए = सभी मोड में '0', लेकिन शटडाउन मोड |
| 1 1 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 12 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| १३ | वीसीसी | बिजली की आपूर्ति | 1.8 वी से 3.6 वी पावर |
| 14 | वीसीसी | बिजली की आपूर्ति | 1.8 वी से 3.6 वी पावर |
| 15 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 16 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 17 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| १८ | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 19 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 20 | चींटी | एंटीना इंटरफ़ेस | बाहरी एंटीना से कनेक्ट करें |
| 21 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
