उत्पाद विवरण:
|
| चिपसेट: | सेमटेक SX1268 | आकार: | 24.3*17*3.4mm |
|---|---|---|---|
| परिचालन तापमान: | -20 ~ + 85 ℃ | ऑपरेटिंग वोल्टेज: | 1.8-3.7 वी |
| TX पावर: | 20dBm | आरएक्स संवेदनशीलता: | -148 dBm |
| नींद की वर्तमान खपत: | 1.5μA | आवेदन: | स्मार्ट मीटर / आपूर्ति श्रृंखला रसद / रिमोट कंट्रोल |
| कार्य आवृत्ति: | 434 या 470 मेगाहर्ट्ज | थरथरानवाला: | टीसीएक्सओ क्रिस्टल या नियमित क्रिस्टल |
| प्रमुखता देना: | break,SX1268 ST Module,20dBm 433Mhz Lora Module |
||
लोरा स्प्रेड स्पेक्ट्रम SX1268 लंबी दूरी 433MHz वायरलेस मॉड्यूल छोटे आकार कम बिजली की खपत वायरलेस मॉड्यूल consumption
लोरा स्प्रेड स्पेक्ट्रम SX1268 लंबी दूरी 433MHz वायरलेस मॉड्यूल छोटे आकार कम बिजली की खपत वायरलेस मॉड्यूल consumption

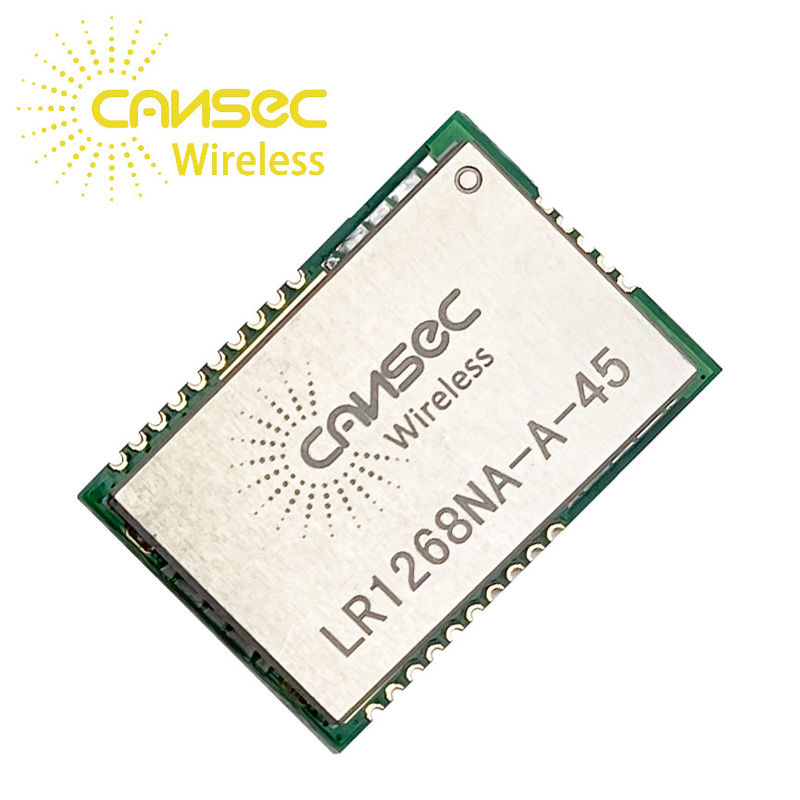

LR1268 मॉड्यूल SX1268 पर आधारित है।SX1268 सब-गीगाहर्ट्ज़ रेडियो ट्रांसीवर लंबी दूरी के वायरलेस अनुप्रयोगों के लिए आदर्श हैं।ये उपकरण LPWAN उपयोग के मामलों के लिए LoRa® मॉड्यूलेशन और लीगेसी उपयोग के मामलों के लिए (G) FSK मॉड्यूलेशन का समर्थन करते हैं।वैश्विक LoRaWAN® मानक या मालिकाना प्रोटोकॉल का उपयोग करते हुए विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए डिवाइस अत्यधिक विन्यास योग्य हैं।
उपकरणों को लोरा एलायंस ™ द्वारा जारी लोरावन विनिर्देश की भौतिक परत आवश्यकताओं का अनुपालन करने के लिए डिज़ाइन किया गया है।
रेडियो उन प्रणालियों के लिए उपयुक्त है जो रेडियो विनियमों के अनुपालन को लक्षित करती हैं, जिनमें चीन नियामक आवश्यकताएं और ETSI EN 300 220 (434 MHz) शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं।410 मेगाहर्ट्ज से 810 मेगाहर्ट्ज तक निरंतर आवृत्ति कवरेज 490 और 780 मेगाहर्ट्ज चीनी कम-शक्ति शॉर्ट-रेंज डिवाइस बैंड के समर्थन की अनुमति देता है।
अनुप्रयोग
फ़ीचर
- लोरा और एफएसके मोडेम
- 170 डीबी अधिकतम लिंक बजट
- वाइड-सप्लाई वोल्टेज: वीबीएटी: 1.8 से 3.6V
- आरएफ आउटपुट +21 डीबीएम . तक
- प्रोग्राम करने योग्य बिट दर 62.5 kbps LoRa और 300 kbps FSK bit
- एकीकृत डीसी-डीसी कनवर्टर और एलडीओ
- उच्च संवेदनशीलता: -148 डीबीएम . तक
- 1 मेगाहर्ट्ज ऑफसेट पर 88 डीबी अवरुद्ध प्रतिरक्षा
- लोरा मोड में 19 डीबी की सह-चैनल अस्वीकृति
- ६१ हर्ट्ज के संकल्प के साथ पूरी तरह से एकीकृत सिंथेसाइज़र
- एफएसके, जीएफएसके, एमएसके, जीएमएसके और लोरा मॉडुलन
- घड़ी की रिकवरी के लिए बिल्ट-इन बिट सिंक्रोनाइज़र
- अल्ट्रा-फास्ट एएफसी के साथ स्वचालित चैनल गतिविधि जांच (सीएडी)
- नियमित क्रिस्टल और TXCO क्रिस्टल वैकल्पिक हैं
- प्रस्तावना का पता लगाना
- पैकेज और संचालन की शर्तें:
आसान असेंबली और कम लागत वाली पीसीबी डिजाइन के लिए 3.4 मिमी पिच, 17 मिमी × 24.3 मिमी स्टाम्प पैकेज
- ऑपरेटिंग तापमान रेंज: -20 ℃ से + 70 ℃
| पैड नंबर | नाम | पिन प्रकार | विवरण |
| 1-12 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| १३ | वीडीडी | शक्ति | 1.8V से 3.7V मुख्य चिप आपूर्ति |
| 14 | डीआईओ1 | मैं/ओ | बहुउद्देश्यीय डिजिटल आईओ |
| 15 | व्यस्त | हे | व्यस्त संकेतक |
| 16 | नरसेट | मैं | ट्रिगर इनपुट रीसेट करें |
| 17 | मीसो | हे | एसपीआई गुलाम आउटपुट |
| १८ | मोसी | मैं | एसपीआई दास इनपुट |
| 19 | एससीके | मैं | एसपीआई घड़ी |
| 20 | एनएसएस | मैं | एसपीआई गुलाम चयन |
| 21 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 22 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| २३ | आरएफ_आउट | हे | आरएफ ट्रांसमीटर आउटपुट |
| 24 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 25 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
