उत्पाद विवरण:
|
| चिपसेट: | ब्लूएनआरजी 232 | आकार: | 12.5*18.5*2.6mm |
|---|---|---|---|
| फ्लैश / रैम: | 256KB / 24KB | TX पावर: | 8dBm |
| TX वर्तमान: | 15.1mA | आरएक्स संवेदनशीलता: | -88डीबीएम |
| RX वर्तमान: | 7.7mA | नींद की वर्तमान खपत: | 1μA |
| आई / ओ: | 15 | मसविदा बनाना: | बीएलई5 और मेश |
| एंटीना: | पीसीबी एंटीना | रेंज: | 100 मीटर |
| आवृत्ति: | 2.4GHz | ||
| प्रमुखता देना: | BLUENRG 2 ST मॉड्यूल,वायरलेस BLE232SA-A ST मॉड्यूल,8dBm BLE मेष मॉड्यूल |
||

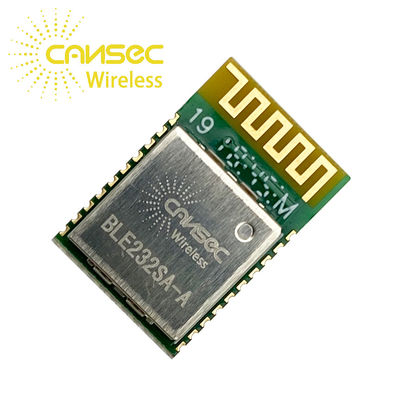

लो-पावर ब्लूटूथ मॉड्यूल लो कॉस्ट वायरलेस Ble232SA-A St Bluenrg-2 वायरलेस मॉड्यूल
|
पैरामीटर
|
मिनट
|
प्रकार
|
मैक्स
|
इकाई
|
|
|
ऑपरेशन वोल्टेज
|
१.७
|
-
|
3.6
|
वी
|
|
|
प्रचालन तापमान
|
-30
|
-
|
85
|
डिग्री सेल्सियस
|
|
|
वर्तमान खपत
|
आराम
|
-
|
5
|
-
|
एमए
|
|
समर्थन करना
|
-
|
500
|
-
|
एमए
|
|
|
संचारण मोड (8dBm)
|
-
|
१५.१
|
-
|
एमए
|
|
|
TX पावर
|
-
|
-
|
8
|
डी बी एम
|
|
|
आरएक्स संवेदनशीलता
|
-
|
-
|
-88
|
डी बी एम
|
|
लो-पावर ब्लूटूथ मॉड्यूल लो-कॉस्ट वायरलेस Ble232SA-A St Bluenrg-2 वायरलेस मॉड्यूल
विवरण
BLE232SA/UA सीरीज मॉड्यूल ST कंपनी के BlueNRG-2 पर आधारित है।BlueNRG-2 एक बहुत कम शक्ति वाला ब्लूटूथ कम ऊर्जा (BLE5.0) सिंगल-मोड सिस्टम-ऑन-चिप ब्लूटूथ विनिर्देश के अनुरूप है।
BlueNRG-2 पुरस्कार विजेता BlueNRG नेटवर्क प्रोसेसर की सुविधाओं का विस्तार करता है, जो उपयोगकर्ता एप्लिकेशन कोड को चलाने के लिए एम्बेडेड Cortex M0 के उपयोग को सक्षम बनाता है।
BlueNRG-2 में 256kB प्रोग्रामिंग फ्लैश मेमोरी, 24 kB स्टेटिक रैम मेमोरी के साथ रिटेंशन (दो 12kB बैंक) और SPI, UART, I2C मानक संचार इंटरफ़ेस परिधीय शामिल हैं।इसमें मल्टीफ़ंक्शन टाइमर, वॉचडॉग, आरटीसी और डीएमए कंट्रोलर भी हैं।
एक एडीसी एनालॉग सेंसर के साथ इंटरफेस करने और एकीकृत बैटरी मॉनिटर के माप को पढ़ने के लिए उपलब्ध है।पीडीएम स्ट्रीम को प्रोसेस करने के लिए एक डिजिटल फिल्टर उपलब्ध है।
BlueNRG-2, BlueNRG रेडियो के समान उत्कृष्ट RF प्रदर्शन प्रदान करता है, और एकीकृत उच्च-दक्षता DC/DC कनवर्टर समान अल्ट्रा-लो पावर विशेषताओं को बनाए रखता है, लेकिन BlueNRG-2, BlueNRG स्लीप मोड की वर्तमान खपत में सुधार करता है, जिससे और अधिक अनुप्रयोगों के बैटरी जीवनकाल में।
गुरु, दास और एक साथ कई भूमिकाएँ
LE डेटा पैकेट लंबाई विस्तार
-30 डिग्री सेल्सियस से 85 डिग्री सेल्सियस
(एंटीना कनेक्टर पर)
8.3 mA TX करंट (@ -2 dBm, 3.0 V)
१५.३४ µA (विज्ञापन अंतराल १००० ms), १ वर्ष, ८ महीने, १९ दिन 230 mAh बैटरी (CR2032) के साथ
७.०५९ µA (कनेक्शन अंतराल १००० एमएस), ३ साल, १० महीने, २३० एमएएच बैटरी (सीआर२०३२) के साथ १२ दिन
नोट A: BLE5.0 की सभी सुविधाएँ वर्तमान में समर्थित नहीं हैं, लेकिन यह BLE5.0 के समर्थन में सबसे अधिक लागत-प्रदर्शन वाली चिप है।
| पैड नंबर |
नाम |
पिन प्रकार |
विवरण |
| 1 | RESET_N | मैं | सिस्टम रीसेट |
|
2 |
डीआईओ13 |
आयुध डिपो | जीपीआई 13 |
| मैं | UART_CTS | ||
| मैं/ओ | I2C1_DAT | ||
|
3 |
डीआईओ12 |
आयुध डिपो | जीपीआई 12 |
| मैं/ओ | I2C1_CLK | ||
| 4 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 5 | वीसीसी | शक्ति | बैटरी वोल्टेज इनपुट |
|
6 |
डीआईओ11 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_RXD | ||
| मैं/ओ | SPI_CS1 | ||
| हे | CLK_32K | ||
|
7 |
डीआईओ10 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | SWDIO | ||
| हे | SPI_OUT | ||
| हे | CLK_32K | ||
|
8 |
डीआईओ9 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | एसडब्ल्यूसीएलके | ||
| मैं | SPI_IN | ||
| हे | XO16/32M | ||
|
9 |
डीआईओ८ |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_TXD | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| मैं | पीडीएम_डेटा |
|
10 |
DIO7 / बूट |
मैं/ओ |
बूटलोडर पिन/ सामान्य प्रयोजन डिजिटल |
| मैं | UART_CTS | ||
| मैं/ओ | I2C2_DAT | ||
| हे | पीडीएम_सीएलके | ||
|
1 1 |
डीआईओ6 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_RTS | ||
| मैं/ओ | I2C2_CLK | ||
| मैं | पीडीएम_डेटा | ||
|
12 |
डीआईओ5 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_TXD | ||
| मैं/ओ | I2C2_DAT | ||
| हे | पीडब्लूएम1 | ||
|
१३ |
डीआईओ4 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_RXD | ||
| मैं/ओ | I2C2_CLK | ||
| हे | पीडब्लूएम0 | ||
|
14 |
डीआईओ3 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | पीडब्लूएम1 | ||
| मैं | SPI_IN | ||
|
15 |
डीआईओ२ |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | पीडब्लूएम0 | ||
| हे | SPI_OUT | ||
| हे | पीडीएम_सीएलके | ||
|
16 |
डीआईओ1 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_RTS | ||
| मैं/ओ | SPI_CS1 | ||
| मैं | पीडीएम_डेटा | ||
|
17 |
डीआईओ0 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_CTS | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| हे | सीपीयूसीएलके | ||
|
१८ |
ANATEST0/DIO14 |
मैं/ओ | एनालॉग आउटपुट / सामान्य प्रयोजन डिजिटल |
| मैं/ओ | I2C1_CLK | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| 19 | एडीसी1 | मैं | एडीसी इनपुट 1 |
| 20 | एडीसी2 | मैं | एडीसी इनपुट 2 |
