उत्पाद विवरण:
|
| चिपसेट: | ब्लूएनआरजी 132 | आकार: | 12.5*18.5*2.6mm |
|---|---|---|---|
| ऑपरेटिंग वोल्टेज: | 1.7-3.6V | TX पावर: | 8dBm |
| TX वर्तमान: | 14.5mAm | आरएक्स संवेदनशीलता: | -88डीबीएम |
| RX वर्तमान: | 7.7mA | नींद की वर्तमान खपत: | 0.5μA |
| प्रोटोकॉल: | बीएलई4.2 | एंटीना प्रकार: | पीसीबी एंटीना |
| परिचालन तापमान: | -30 ~ 85 ℃ | आवेदन: | पहनने योग्य वायरलेस डिवाइस / IoT संबंधित डिवाइस |
| प्रमुखता देना: | ST BLUENRG-132 ब्लूटूथ लो एनर्जी मॉड्यूल,BLE4.2 ब्लूटूथ लो एनर्जी मॉड्यूल,BLE132SA / UA-B |
||

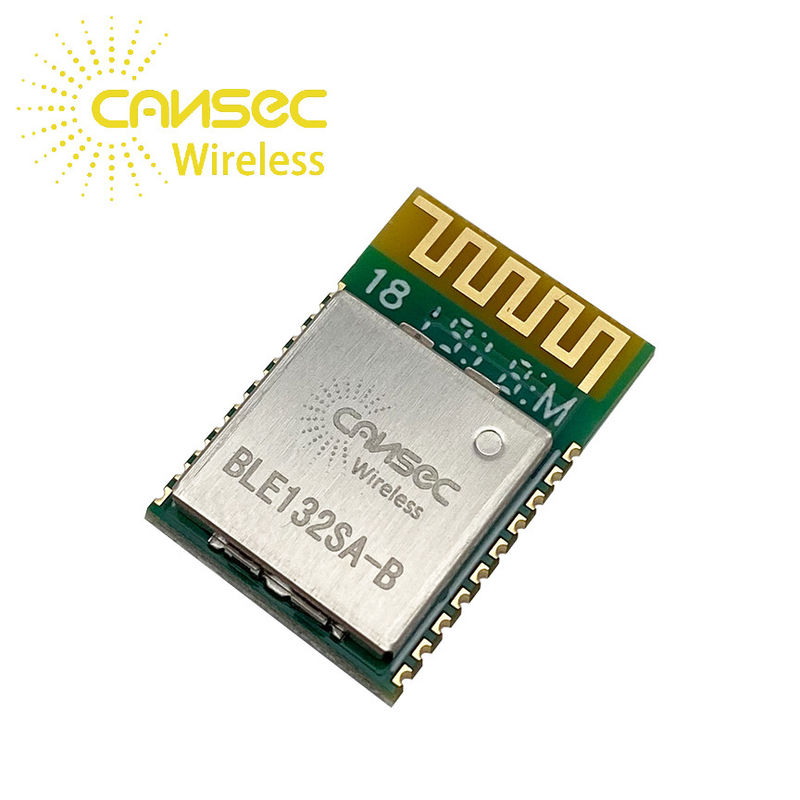

Cansec BLE132SA/UA-B 2.4GHz ब्लू टूथ मॉड्यूल वायरलेस ST BLUENRG-132 BLE मॉड्यूल Iot समाधान BLE4.2
डीसी-डीसी कनवर्टर सक्रिय नहीं होने पर बिजली की खपत
| पैरामीटर | मिनट | प्रकार | मैक्स | इकाई | |
| ऑपरेटिंग वोल्टेज | १.७ | - | 3.6 | वी | |
| परिचालन तापमान | -30 | - | 85 | ℃ | |
|
वर्तमान खपत |
समर्थन करना | - | 0.5 | - | यूए |
| प्राप्त करने का तरीका | - | 14.5 | - | एमए | |
| संचारण मोड (8dBm) | - | २८.८ | - | एमए | |
| TX पावर | - | 7 | 8 | डी बी एम | |
| आरएक्स संवेदनशीलता | - | - | -88 | डी बी एम | |
डीसी-डीसी कनवर्टर सक्रिय होने पर बिजली की खपत
| पैरामीटर | मिनट | प्रकार | मैक्स | इकाई | |
| ऑपरेटिंग वोल्टेज | १.७ | - | 3.6 | वी | |
| परिचालन तापमान | -30 | - | 85 | ℃ | |
|
वर्तमान खपत |
समर्थन करना | - | - | 1 | यूए |
| प्राप्त करने का तरीका | - | 7.7 | - | एमए | |
| संचारण मोड (8dBm) | - | १५.१ | - | एमए | |
| TX पावर | - | - | डी बी एम | ||
| आरएक्स संवेदनशीलता | - | - | -88 | डी बी एम | |
Cansec BLE132SA/UA-B 2.4GHz ब्लू टूथ मॉड्यूल वायरलेस ST BLUENRG-132 BLE मॉड्यूल Iot समाधान BLE4.2
विवरण
BLE132SA/UA-A श्रृंखला मॉड्यूल को ST कंपनी के BlueNRG-1 पर आधारित बनाया गया है। BlueNRG-1 एक बहुत कम शक्ति वाला ब्लूटूथ कम ऊर्जा (BLE4.2) सिंगल-मोड सिस्टम-ऑन-चिप है जो ब्लूटूथ विनिर्देश के अनुरूप है।
BlueNRG-1 पुरस्कार विजेता BlueNRG नेटवर्क प्रोसेसर की विशेषताओं का विस्तार करता है, जो उपयोगकर्ता एप्लिकेशन कोड को चलाने के लिए एम्बेडेड Cortex M0 के उपयोग को सक्षम बनाता है।
ब्लूएनआरजी-1 में 160 केबी प्रोग्रामिंग फ्लैश मेमोरी, 24 केबी स्थिर रैम मेमोरी (दो 12 केबी बैंक) और एसपीआई, यूएआरटी, आई 2 सी मानक संचार इंटरफेस परिधीय शामिल हैं।इसमें मल्टीफ़ंक्शन टाइमर, वॉचडॉग, आरटीसी और डीएमए कंट्रोलर भी हैं।
एक एडीसी एनालॉग सेंसर के साथ इंटरफेस करने और एकीकृत बैटरी मॉनिटर के माप को पढ़ने के लिए उपलब्ध है।पीडीएम स्ट्रीम को संसाधित करने के लिए एक डिजिटल फ़िल्टर उपलब्ध है।
BlueNRG-1, BlueNRG रेडियो के समान उत्कृष्ट RF प्रदर्शन प्रदान करता है, और एकीकृत उच्च-दक्षता DC/DC कनवर्टर समान अल्ट्रा-लो पावर विशेषताओं को बनाए रखता है, लेकिन BlueNRG-1, BlueNRG स्लीप मोड की वर्तमान खपत में सुधार करता है, जिससे आगे की वृद्धि की अनुमति मिलती है। अनुप्रयोगों के बैटरी जीवनकाल में।
| पैड नंबर |
नाम |
पिन प्रकार |
विवरण |
| 1 | RESET_N | मैं | सिस्टम रीसेट |
|
2 |
डीआईओ13 |
आयुध डिपो | जीपीआई 13 |
| मैं | UART_CTS | ||
| मैं/ओ | I2C1_DAT | ||
|
3 |
डीआईओ12 |
आयुध डिपो | जीपीआई 12 |
| मैं/ओ | I2C1_CLK | ||
| 4 | जीएनडी | ग्राउंड पिन | GND . से कनेक्ट करें |
| 5 | वीसीसी | शक्ति | बैटरी वोल्टेज इनपुट |
| पैड नंबर |
नाम |
पिन प्रकार |
विवरण |
|
6 |
डीआईओ11 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_RXD | ||
| मैं/ओ | SPI_CS1 | ||
| हे | CLK_32K | ||
|
7 |
डीआईओ10 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | SWDIO | ||
| हे | SPI_OUT | ||
| हे | CLK_32K | ||
|
8 |
डीआईओ9 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | एसडब्ल्यूसीएलके | ||
| मैं | SPI_IN | ||
| हे | XO16/32M | ||
|
9 |
डीआईओ८ |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_TXD | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| मैं | पीडीएम_डेटा | ||
|
10 |
DIO7 / बूट |
मैं/ओ |
बूटलोडर पिन / सामान्य प्रयोजन डिजिटल |
| मैं | UART_CTS | ||
| मैं/ओ | I2C2_DAT | ||
| हे | पीडीएम_सीएलके | ||
|
1 1 |
डीआईओ6 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_RTS | ||
| मैं/ओ | I2C2_CLK | ||
| मैं | पीडीएम_डेटा | ||
|
12 |
डीआईओ5 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_TXD | ||
| मैं/ओ | I2C2_DAT | ||
| हे | पीडब्लूएम1 | ||
|
१३ |
डीआईओ4 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_RXD | ||
| मैं/ओ | I2C2_CLK | ||
| हे | पीडब्लूएम0 | ||
|
14 |
डीआईओ3 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | पीडब्लूएम1 | ||
| मैं | SPI_IN | ||
|
15 |
डीआईओ२ |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | पीडब्लूएम0 | ||
| हे | SPI_OUT | ||
| हे | पीडीएम_सीएलके |
| पैड नंबर |
नाम |
पिन प्रकार |
विवरण |
|
16 |
डीआईओ1 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| हे | UART_RTS | ||
| मैं/ओ | SPI_CS1 | ||
| मैं | पीडीएम_डेटा | ||
|
17 |
डीआईओ0 |
मैं/ओ | सामान्य प्रयोजन डिजिटल I/O |
| मैं | UART_CTS | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| हे | सीपीयूसीएलके | ||
|
१८ |
ANATEST0/DIO14 |
मैं/ओ |
अनुरूप उत्पादन/ सामान्य प्रयोजन डिजिटल |
| मैं/ओ | I2C1_CLK | ||
| मैं/ओ | एसपीआई_सीएलके | ||
| 19 | एडीसी1 | मैं | एडीसी इनपुट 1 |
| 20 | एडीसी2 | मैं | एडीसी इनपुट 2 |
ध्यान दें:अधिक विस्तार कृप्या अ संदर्भ नीलाएनआरजी-232 डेटा शीट से www.ST.com.
